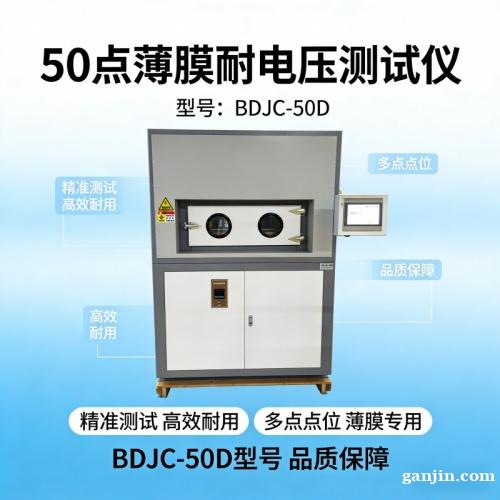

BDJC系列 绝缘材料电压测试系统 （无线蓝牙操作 安全升级 远程维护）
用途
高压验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。
固体执行标准 液体执行标准
GB1408-2016 固体绝缘材料电气强度试验方法 GB/T 507-2002绝缘油击穿电压测定法
GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压的测定方法 DL429.9-91 绝缘油介电强度测定法
GB/T3333电缆纸工频击穿电压试验方法
HG/T 3330绝缘漆漆膜击穿强度测定法
GB12656电容器纸工频击穿电压测定法
ASTM D149.美标电压击穿试验方法
产品优势
西门子cpu中央单元处理器采集精度最高最稳定
无线控制摆脱距离困扰人机分离使用更加方便。国内独有 更好的保护人员的安全性
双向电压电流干扰抑制技术 防止击穿时刻电流干扰导致的失控危险和烧坏通讯端口
新软件 带自检功能 和预警提示功能增加电流电压双向判断支持无线安全控制 一般厂家只能靠电压检测
内设漏电防护网 电弧自动卸压
C++最新控制程序 结果更精准
优于其他厂家只能做固体 我司试验机可以做固体也可以做液体同行
内置熔断保护器、和漏电保护器 过流或过载可有效烧断熔断器保护仪器控制和高压部分且更换方便
试验结果自动筛选可选择性保留
远程维护报警 售后更方便
试验结果数据无限储存
软件支持无线云端协议上传可第三方编辑
满足数据采集的要求，用于该项目所涉及设备的相关数据信息采集及显示。
该平台向卖方开放,软件部分如有上位机系统，备标准通讯接口，如：OPC DC/UA.Webservice，Webapl硬件接口：硬件通讯接口支持如TCP/IP,电子协议101.104等规约。物理接口应支持：COM,TCP,UDP,GPRS,编程口、USB等多种链路。系统提供中间数据库标准数据对接 数据库可无限储存实验数据不丢失！
出厂校准界面
试验界面
历史查询界面
试验参数界面：
软件功能介绍：
软件平台：WINDOWS窗口操作平台，界面直观，便于操作
曲线显示：在实验过程中可以动态显示试验曲线
数据导出：可以对试验结果导入EXCEL表格
实验报告：可以人为设置报告名称，并对实验报告进行打印
试验方式：可以根据需求对直流试验和交流试验进行灵活选择
试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
试样设置：可对不同标准的试样参数灵活设置
人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
标准选择：含有不同标准，可根据需求自行选择
连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

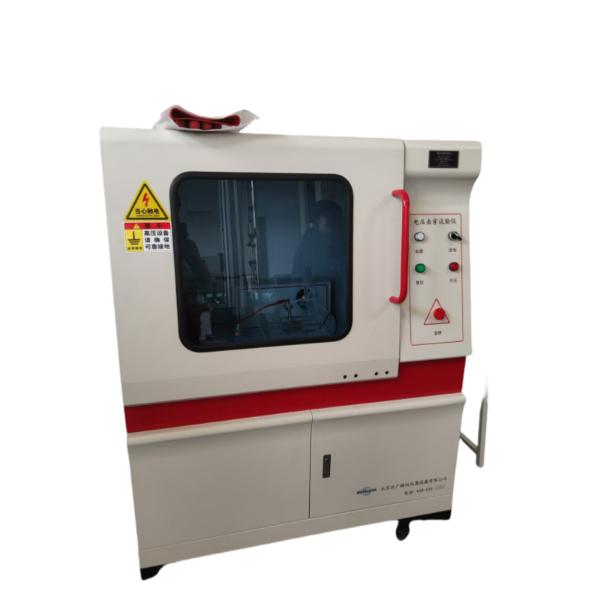

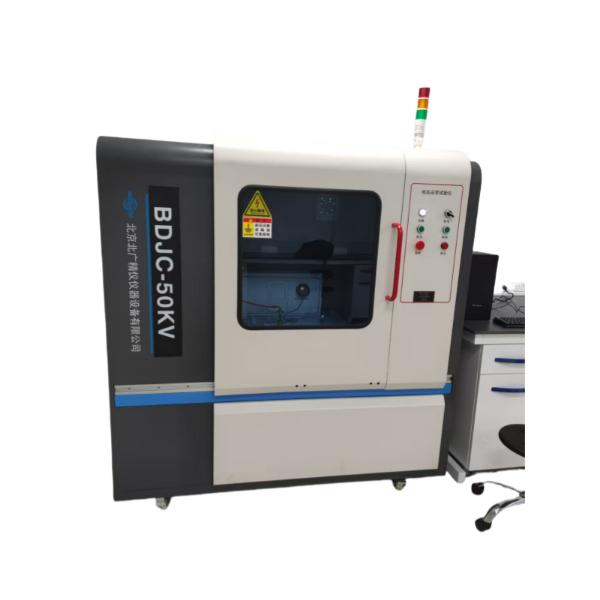

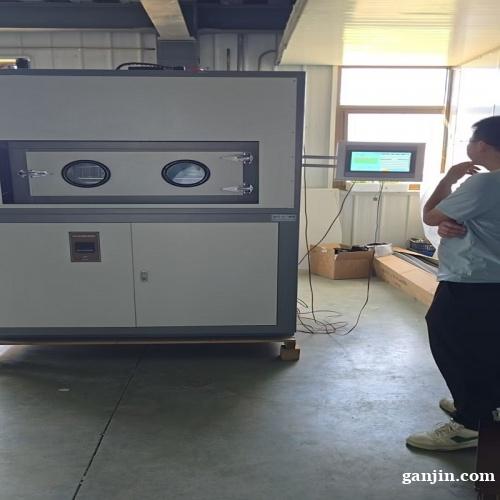

100kv 实物图 50kv实物图
技术参数：
型号 BDJC-50KV BDJC-100KV
最高输出电压 50Kv 100KV
变压器容量 3KVa 10KVA
升压器容量 2kva 3KVA
工作电压 220v±10 的单相交流电压和 50Hz±1的频率 220v±10 的单相交流电压和 50Hz±1的频率
控制方式 西门子PLC 西门子PLC
试验方式： 交流/直流试验：1、匀速升压2、梯度升压 3、耐压试验 交流/直流试验：1、匀速升压2、梯度升压 3、耐压试验
试验介质 空气/绝缘油 标配方便拆装的油浴装置 空气/绝缘油 标配方便拆装的油浴装置
升压装置 采用先进的无触点原件匀速升压淘汰前款机械调压 采用先进的无触点原件匀速升压淘汰前款机械调压
升压速度 0.1kv-5.0kv/s 自用设定 0.1kv-5.0kv/s 自用设定
耐压时间 软件设定＞10H 软件设定＞10H
试验精度 ≤1% ≤1%
漏电流选择 0-150mA 0-150mA
控制方式 232/485/网口 232/485/口
控制方式 无线/有线 可选 无线/有线可选
击穿判断方式 电压/电流 电压/电流
放电方式 自动放电 自动放电
变压器变比 1:500 1:1000
采集方式 变压器0-100v输出 变压器0-100v输出
升压速度 0.1-5.0kv/S 0.1-5.0kv/S
耐压环境 固体；液体。定做高温境高温油 固体；液体。定做高境高温油
击穿判断方式 高电压判断、漏电流判断 高电压判断、漏电流判断
放电方式 实验结束自动放电 实验结束自动放电
电极示意图
液体电极
部分电极截图
6MM电极 球形电极 球-板电极 线材电极
25MM-75MM电极 微型电极
管材电极 其它电极
安全保护
跳闸后电压自动回零
超压保护
试验过流保护
试验短路保护
安全试验门保护
软件误操作保护
零电压复位保护
试验漏电保护
独立接地保护
试验结束放电保护
设备故障报警保护
设备安全保护部分线路图：
主要部件
